● Project period : 2023. 06. ~ 2024. 06.
● Status : concept design
ERGO는 high velocity, high energy 를 추구하는 최신 트렌드를 추구하면서, 동시에 시가전의 가능성이 많은 현대전에 적합하도록 컴팩트하고 인체공학적인 디자인을 추구한 차세대 소총의 컨셉 디자인입니다.
미육군의 차세대 소총인 XM7과 .277 fury 탄약은 컨벤셔널한 설계에 짧은 전장, 높은 포구속도를 동시에 달성하기 위해 높은 약실압력을 내게 되었고, 부품 경량화 및 내구성, 에너지사용 측면에서 많은 비효율을 내게 됩니다.
ERGO는 경쟁 후보 중 하나였던 TRUE VELOCITY 의 폴리머 케이싱 탄약을 사용하며, 불펍 디자인을 유지하여 상대적으로 낮은 약실 압력으로도 충분한 에너지를 낼 수 있는 16.5" 배럴을 사용할 수 있습니다. 그로인해 텔레스코프 방식 소음기를 포함하여 전체 전장을 760mm로 단축할 수 있었습니다.
ERGO is a next-generation rifle concept design that pursues the latest trend of ballistics about high velocity and high energy, while at the same time being compact and ergonomic design suitable for modern warfare that has a high possibility of getting into urban combat.
The US Army's next-generation rifle, the XM7 and .277 fury ammunition, have high chamber pressures to achieve short overall length and high muzzle velocity in a conventional design, and have many inefficiencies in terms of weight reduction and durability of parts, and energy usage.
ERGO uses polymer casing ammunition from TRUE VELOCITY, one of the competing candidates, and maintains a bull-pup design, allowing the use of a 16.5" barrel that can produce sufficient energy with relatively low chamber pressure. As a result, the overall length, including the telescopic silencer, could be shortened to 760mm.

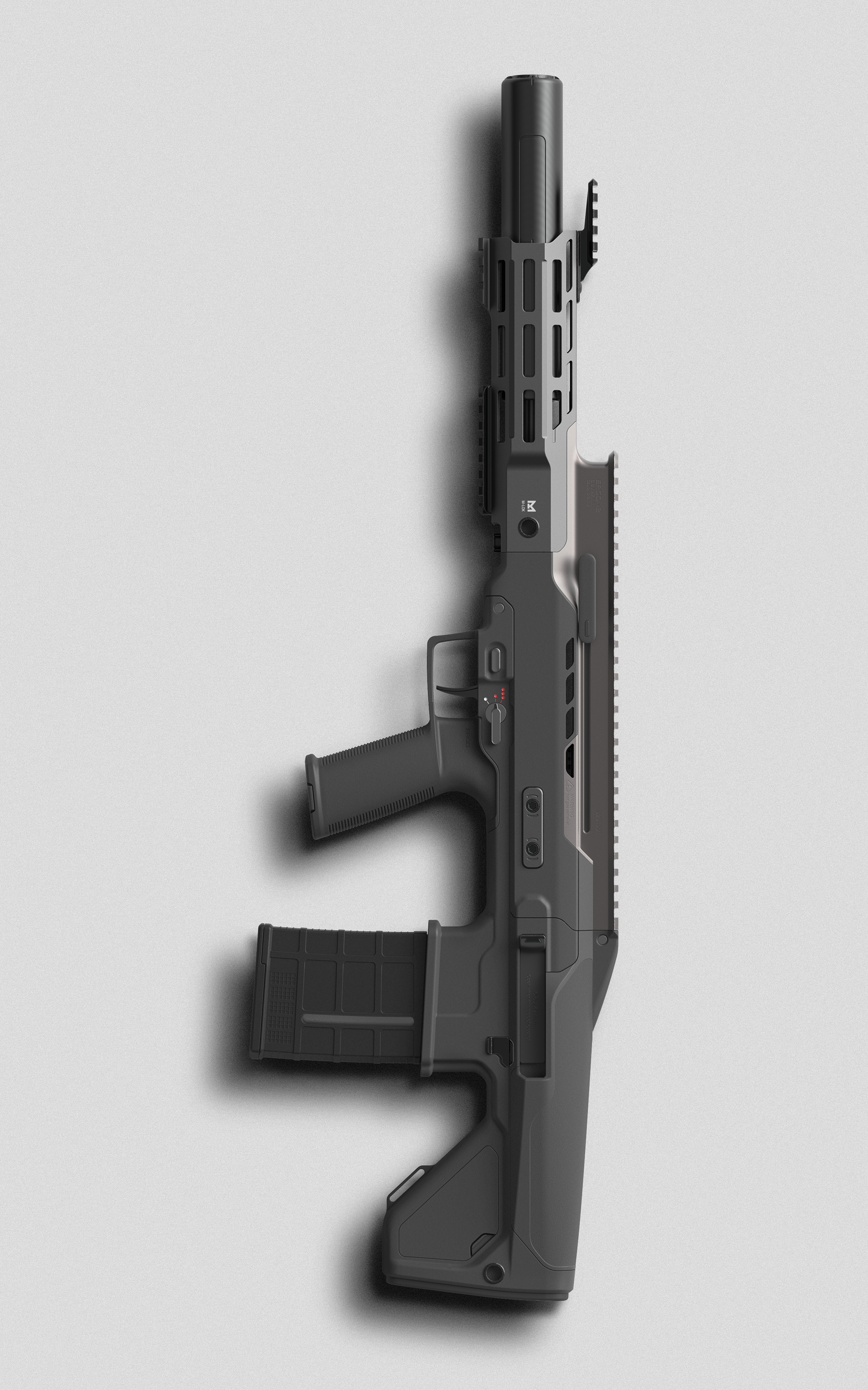

Basic feature
length : 722 mm ( 752 mm including suppressor)

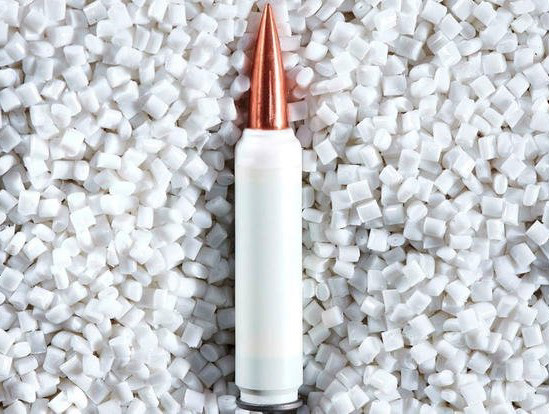

Chamber : 6.8 mm TRUE VELOCITY polymer casing ammunition
barrel length : 428mm ( about 16.5")

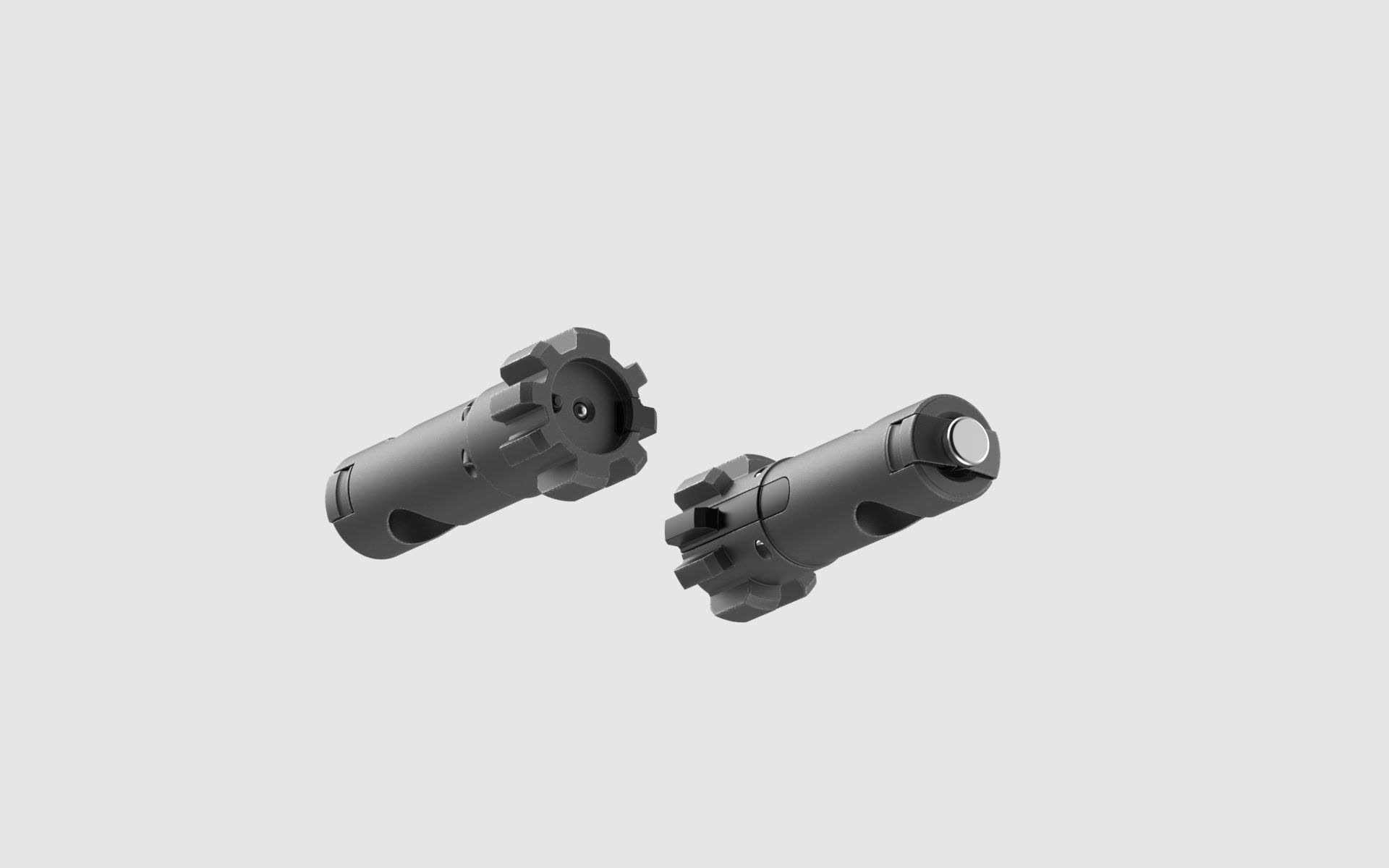

Operation : Rotating closed bolt / Short stroke gas piston

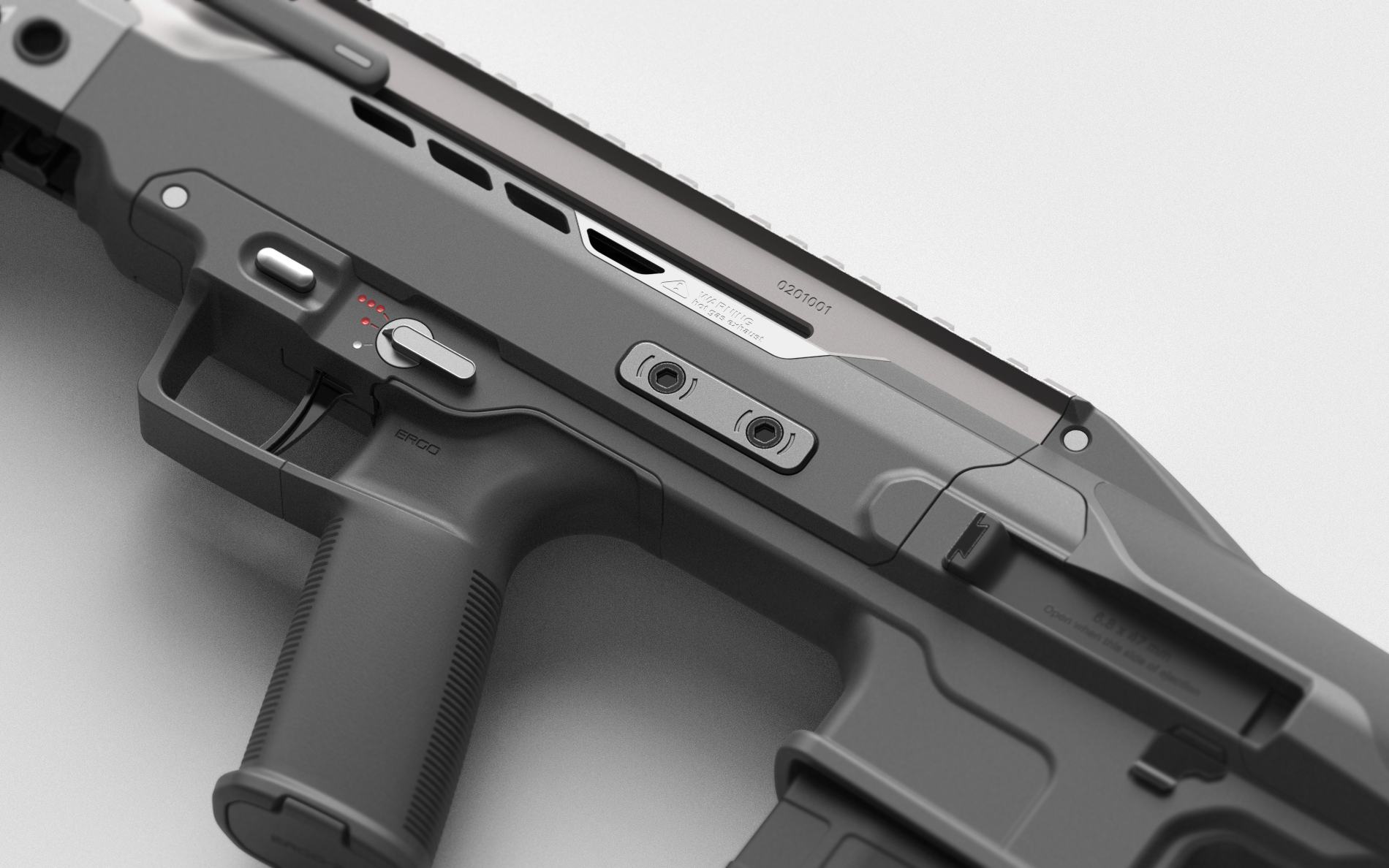

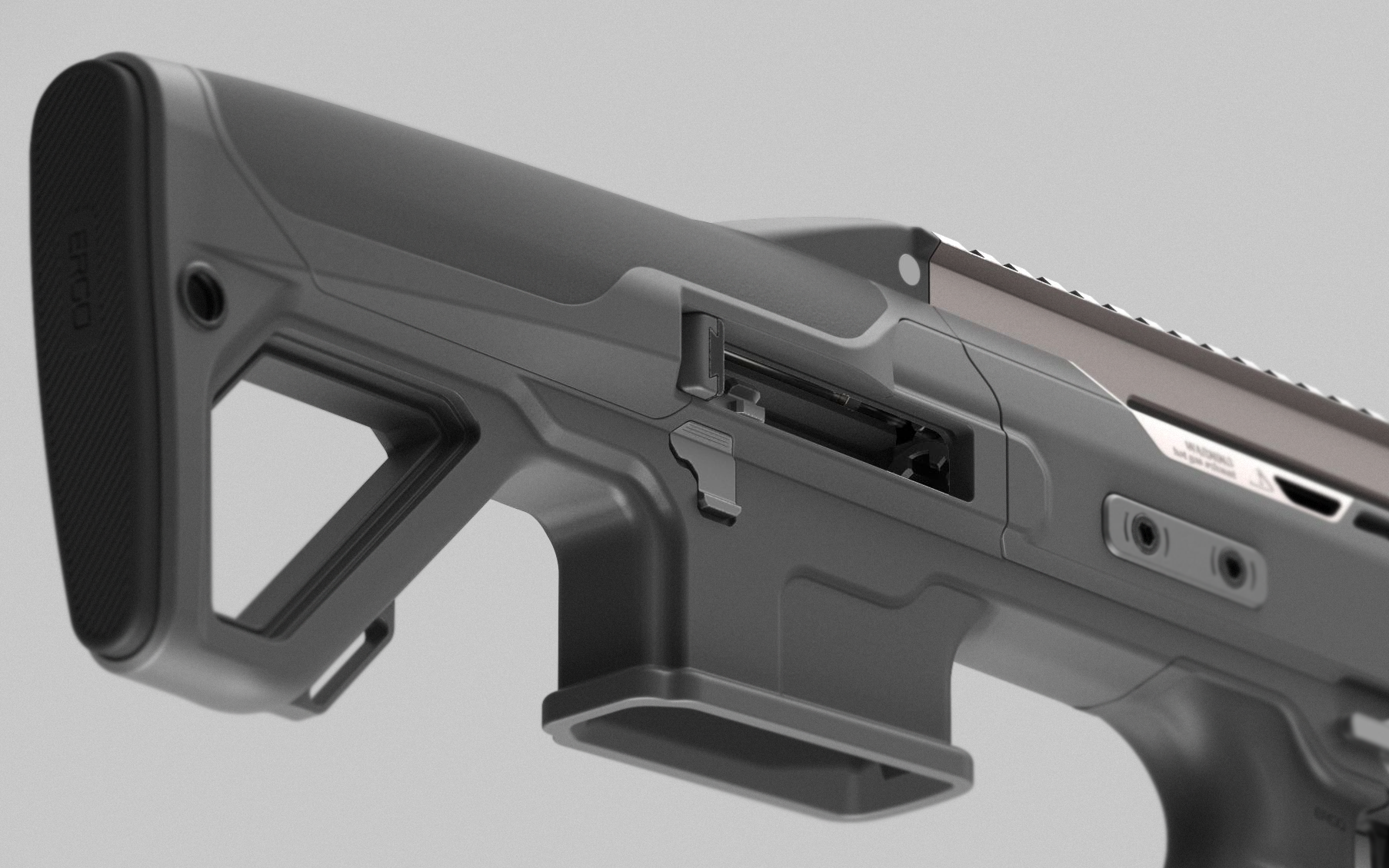

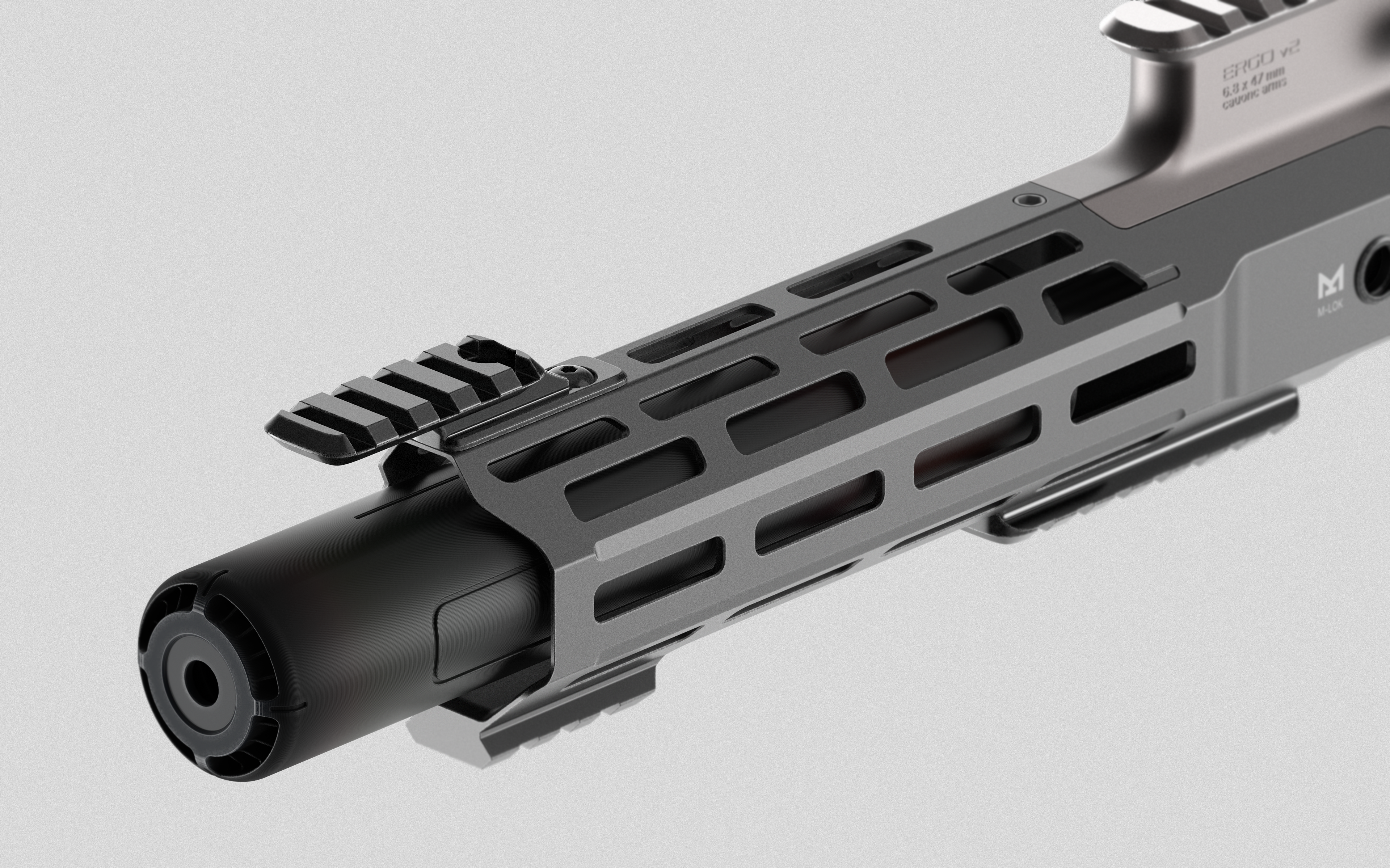

M-LOK / QD sling mount / Switchable ejecting direction / Quick install telescopic suppresor
이전작 (ERGO 1) 과는 달리, 정밀도에 핵심적으로 관여하는 부품에 금속 소재를 광범위하게 사용 하였으며, 정밀도 및 강도, 형상을 고려해 소재별로 압출과 주조, 스탬핑 등 다양한 공법을 사용해 제작하도록 디자인 되었습니다.
Unlike the previous work (ERGO 1), metals were widely used for parts that are critical to precision, and it was designed to be manufactured using various methods such as extrusion, casting, and stamping depending on features like strength, and shape.
총열 끝 지점을 기준으로 후방으로 연장된 텔레스코프 방식 소음기는 2가지 형태의 챔버를 형성합니다.
우선 대부분의 가스는 양 측면으로 배출되며, 이는 소음기 내부의 구조를 따라 후방으로 보내진 뒤 다시 전방으로 돌아와 넓은 노즐로 확산, 배출됨으로써 연소 시간을 늘리고 팽창속도를 아음속으로 낮출 수 있습니다.
탄두가 빠져나간 후 전방으로 배출되는 소량의 가스는 재래식의 배플이 형성된 챔버에서 팽창하며 남은 압력을 해소합니다.
이 파트는 금속 3D프린트로 제작되며, 복잡한 내부 구조 및 격벽을 내구성이 높은 단일 파트로 제작할 수 있습니다.

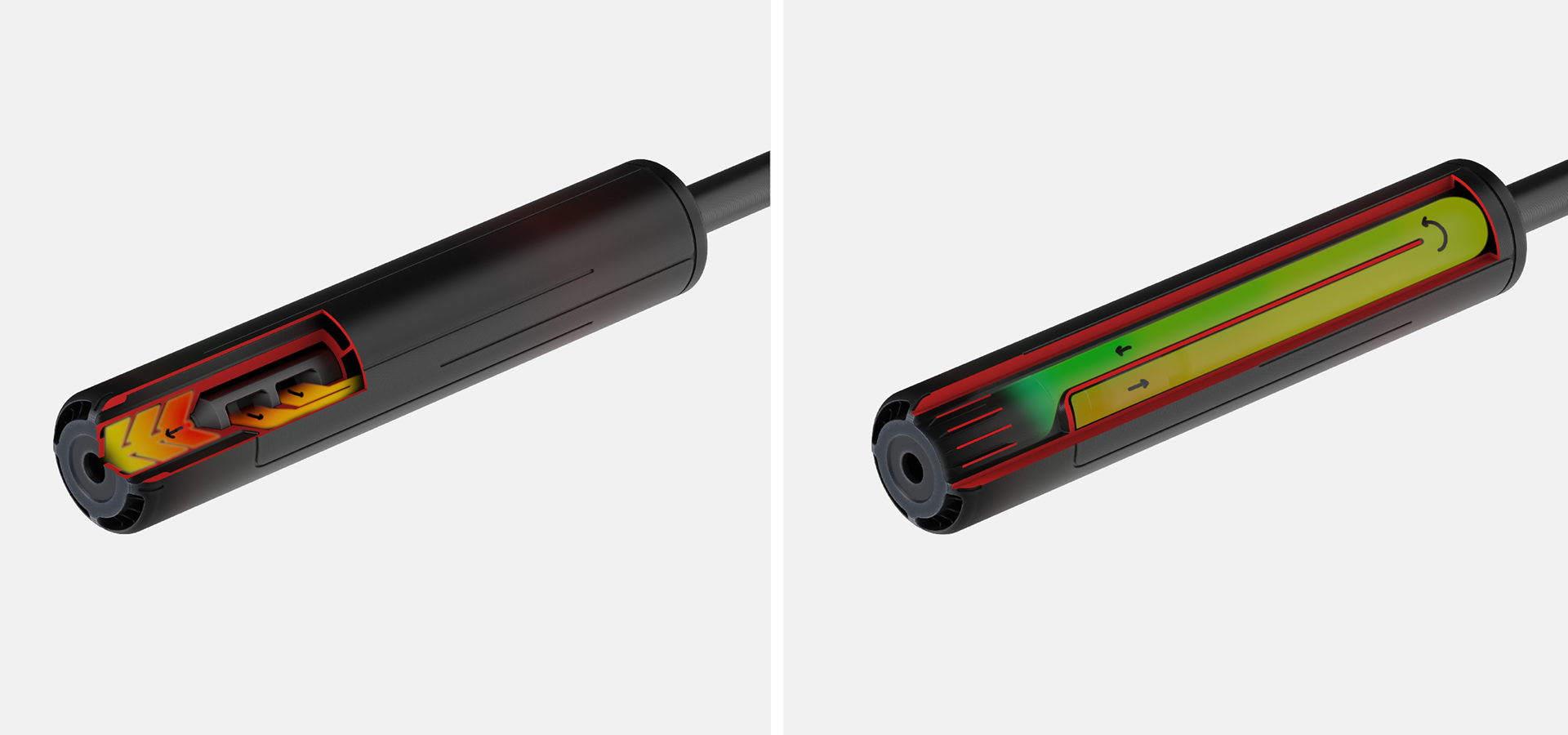

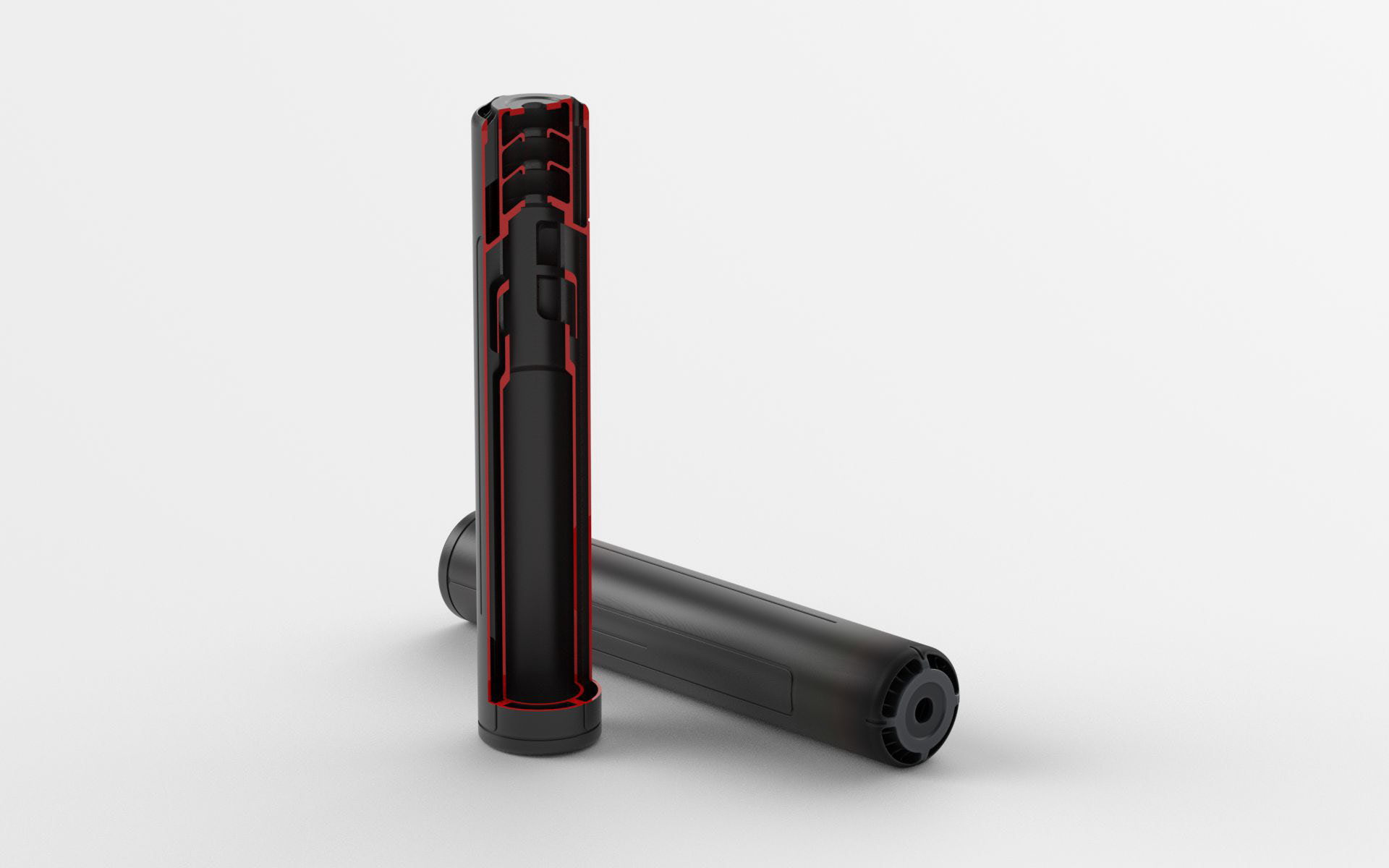

The telescopic silencer extended rearward from the end of the barrel forms two chambers.
First, most of the gas is exhausted to sideways, which is sent rearward along the internal hallway of the silencer and then returns forward and discharged through a wider nozzle, which can increase the combustion time and reduce the expansion speed to subsonic.
After the bullet exits the muzzle, a small amount of gas is discharged forward, which expands in a chamber with a conventional baffle to relieve the remaining pressure.
This part is manufactured using metal 3D printing, and the complex internal structure and bulkhead can be manufactured as a single, durable part.
