● Project period : 2024. 06. ~ 2024. 09.
● Client : CATT, 국립재활원
● Status : work in progress

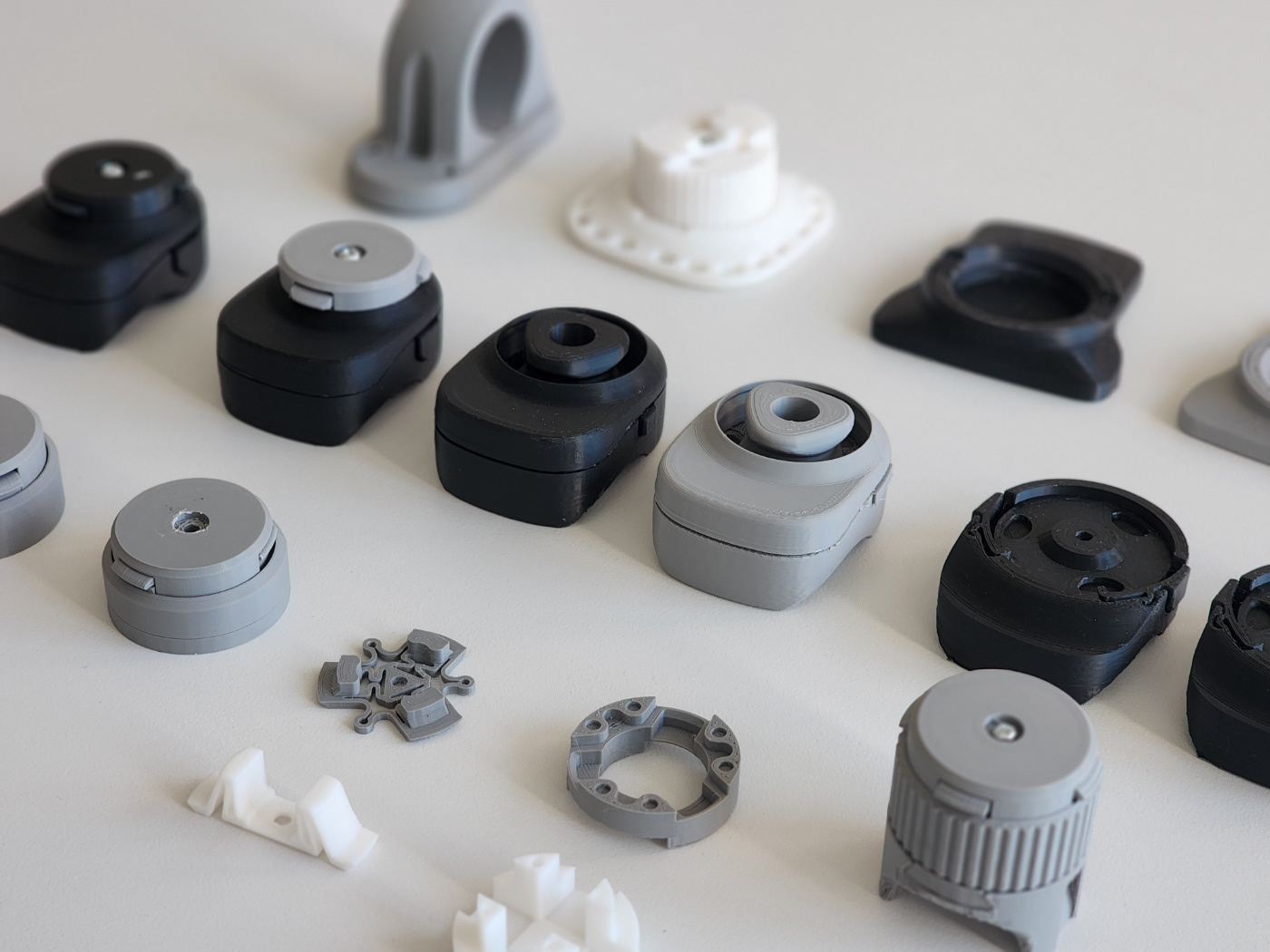

이 프로젝트는 국립 재활원에서 주관하고, 계명대학교 사용성 평가 연구센터와 협력해 신체적 장애가 있는 사용자들의 일상생활을 개선할 수 있는 보조기기를 디자인 및 제작하는 프로젝트입니다.
특정 대상자의 니즈를 충족하여 개발하되, 유사한 상황에 처한 다른 사람들도 해당 디자인을 활용할 수 있도록 오픈소스로 공개될 예정이며, 이를 위해 소량/개별 주문이 가능한 자재와 3D 프린트 만을 활용하여 완제품을 제작할 수 있도록 디자인 되었습니다.
This is a project that was hosted by the National Rehabilitation Institute and collaborates with CATT, to design and manufacture assistive devices that can improve the daily lives of users with physical disabilities.
It will be developed to meet the needs of a specific target user. Still, it will be released as open source so that other people in similar situations can also utilize this design.
To this end, it is designed to produce finished products using only materials that can be ordered in small quantities/individually and 3D printing only.
선천적, 후천적 원인으로 신체일부의 편마비 증상을 겪는 환자들 중 팔과 손을 고정 및 재활하기 위해 사용하는 장갑 형태의 보조기기가 있습니다. 이 프로젝트의 발의자는 해당 장갑에 자전거,미끄럼 방지 패드 등 다양한 유틸리티를 결착할 수 있는 방법을 개발 해 줄 것을 요청하였습니다.
그래서 저희는 40mm규격의 소켓을 디자인하여 장갑에 부착할 수 있도록 하였고, 요청에 따라 자전거 핸들 고정기구/ 봉투커터/ 미끄럼방지패드 등 규격에 맞는 도구들을 디자인하였습니다.
모든 디자인은 단일 규격의 볼트와 너트를 제외하고 3D 프린팅 만으로 제작 및 사용할 수 있도록 했고, 원활한 작동을 보장 할 뿐만 아니라 내구성 및 안전성에 대한 검증도 충분하게 이루어 졌습니다.
There is a glove-type assistive device used to fix and rehabilitate arms and hands among patients suffering from partial paralysis of the body due to congenital or acquired causes. The initiator of this project (patient or their parents) requested that a method be developed to attach various utilities such as locking device for bicycles and anti-slip pads to the glove.

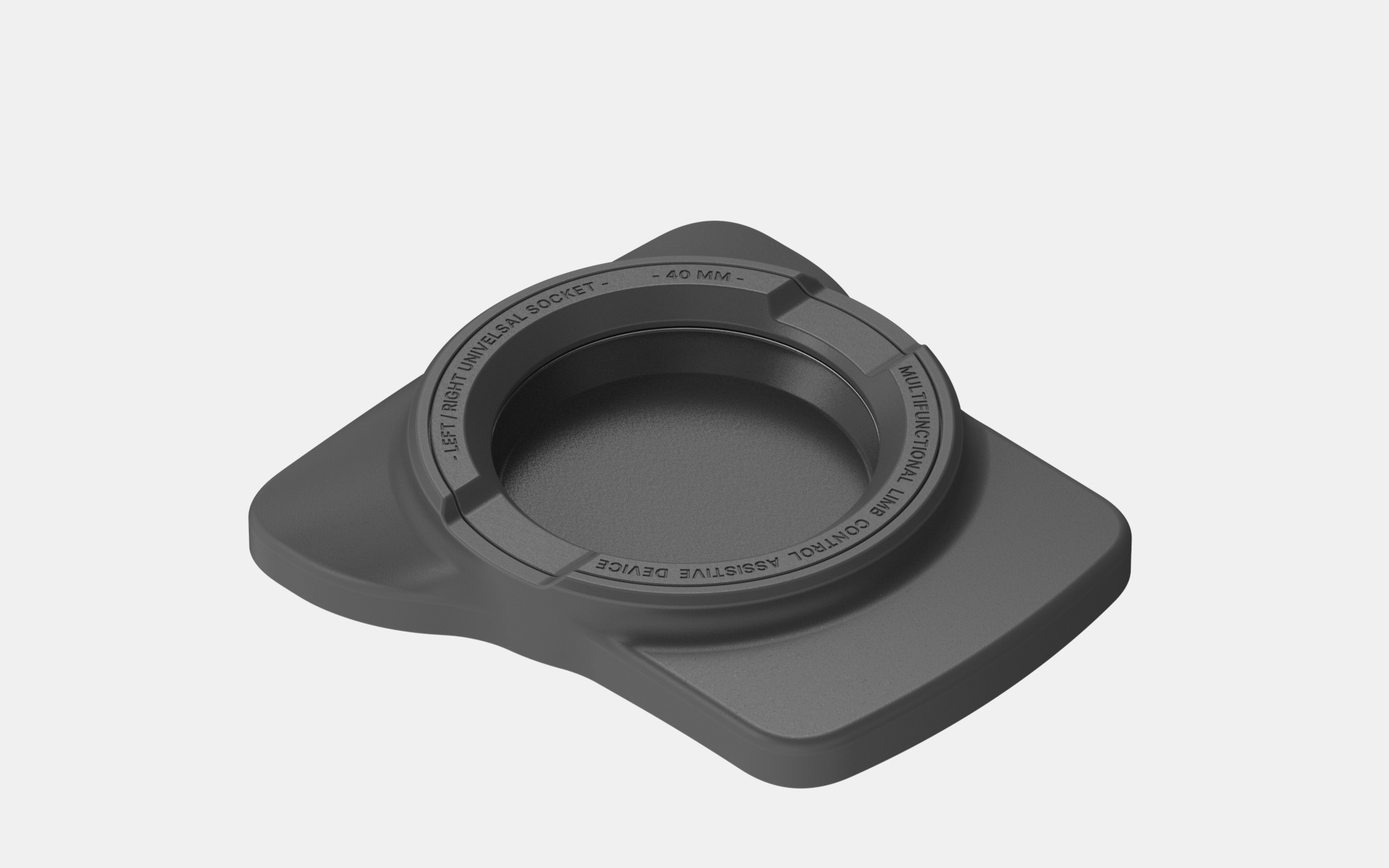

So we designed a universal 40mm socket to attach to the glove, and also designed tools that fit the socket such as bicycle handlebar fixing devices / plastic bag cutters / anti-slip pads upon request.
All designs were made and used only with 3D printing, except for a pair of bolts and nuts, and not only ensure smooth operation but also sufficiently verified for durability and safety.

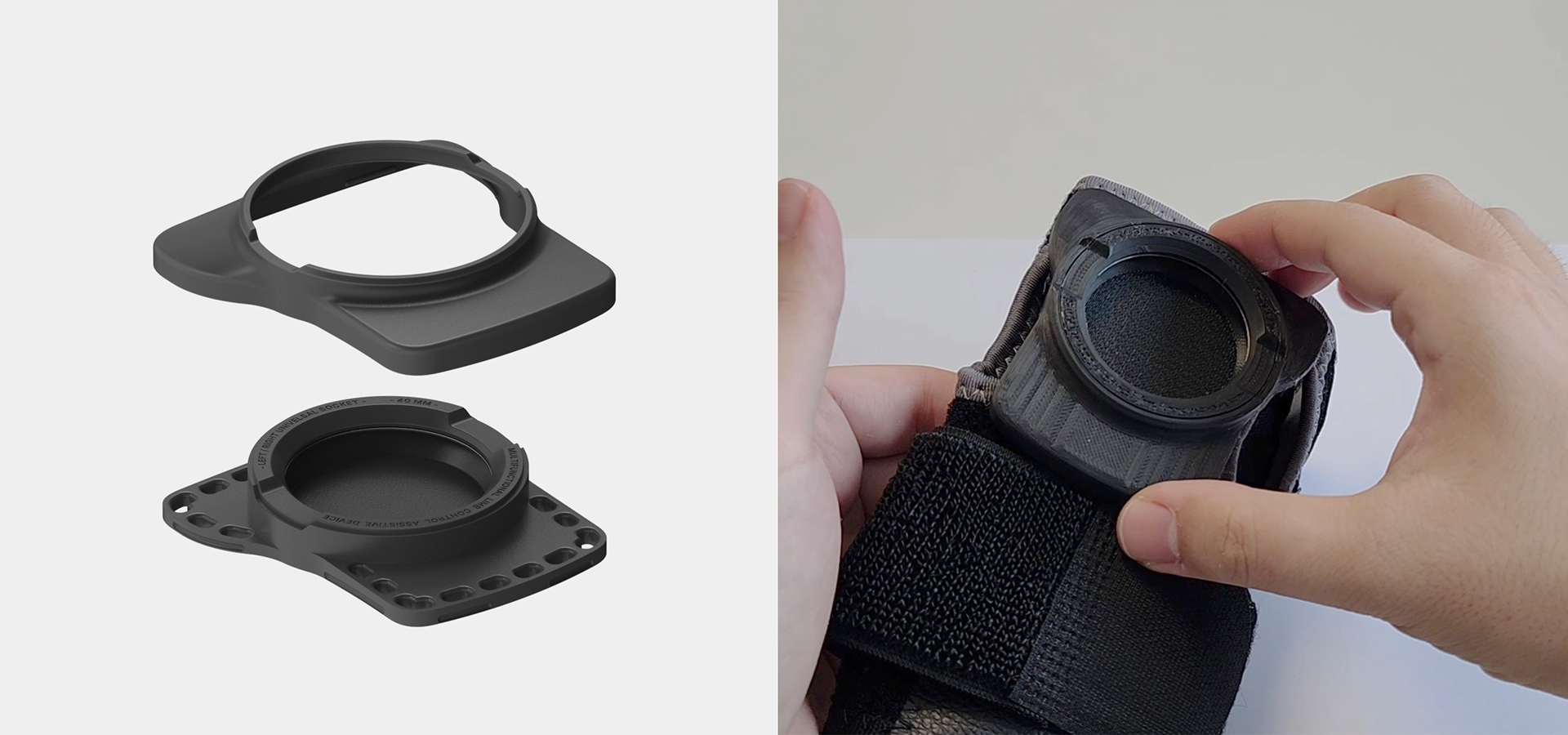

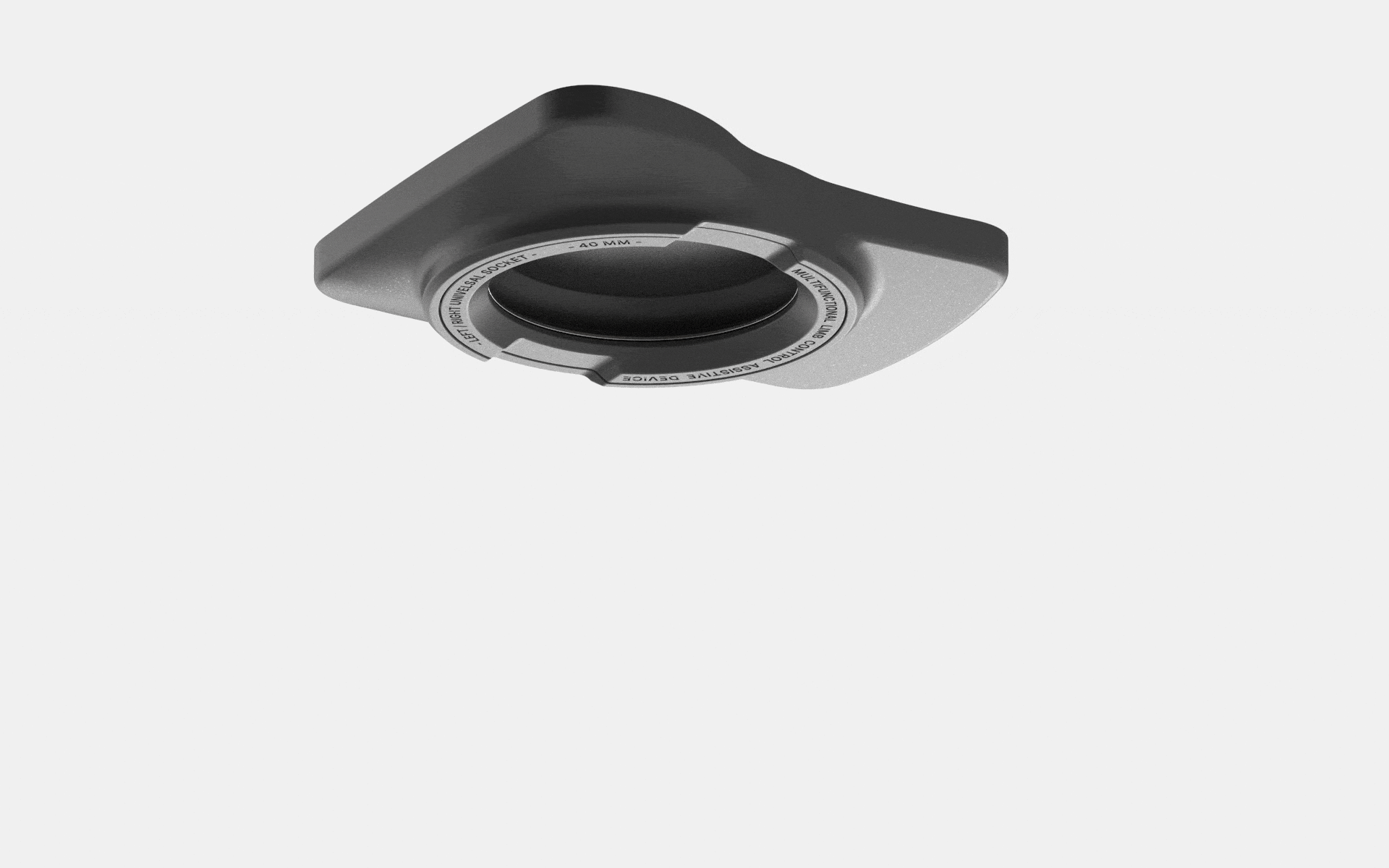

3D 프린트로 제작된 소켓은 별도의 장비 없이 각 가정에서 재봉 만으로 교정 장갑에 부착할 수 있도록 태두리를 따라 구멍을 만들어 두었습니다.
서로 다른 디자인의 교정 장갑 제품에 범용적으로 부착할 수 있도록 가능한한 많은 바느질 구멍을 제공하며, 이를 시각적으로 개선하고 바느질된 실을 외부로부터 보호하기 위해 커버를 끼워 덮을 수 있도록 했습니다.
The 3D-printed socket has holes along the edges so that it can be attached to the orthodontic glove by sewing at home without any special equipment.
We provide as many sewing holes as possible to allow universal attachment to orthodontic glove products of different brands, and we have made it possible to cover to visually improve it and protect the stitched thread from the environment.

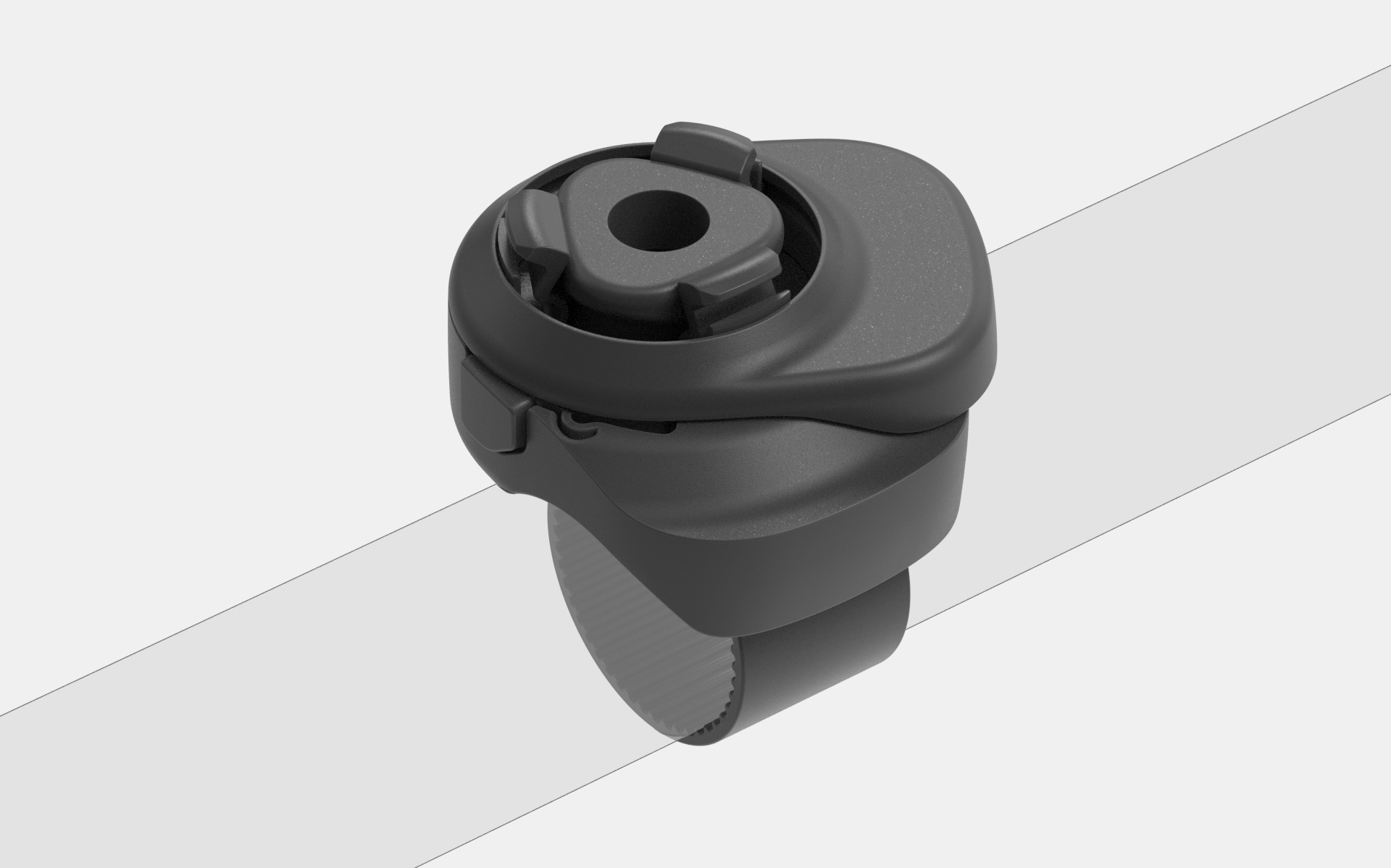

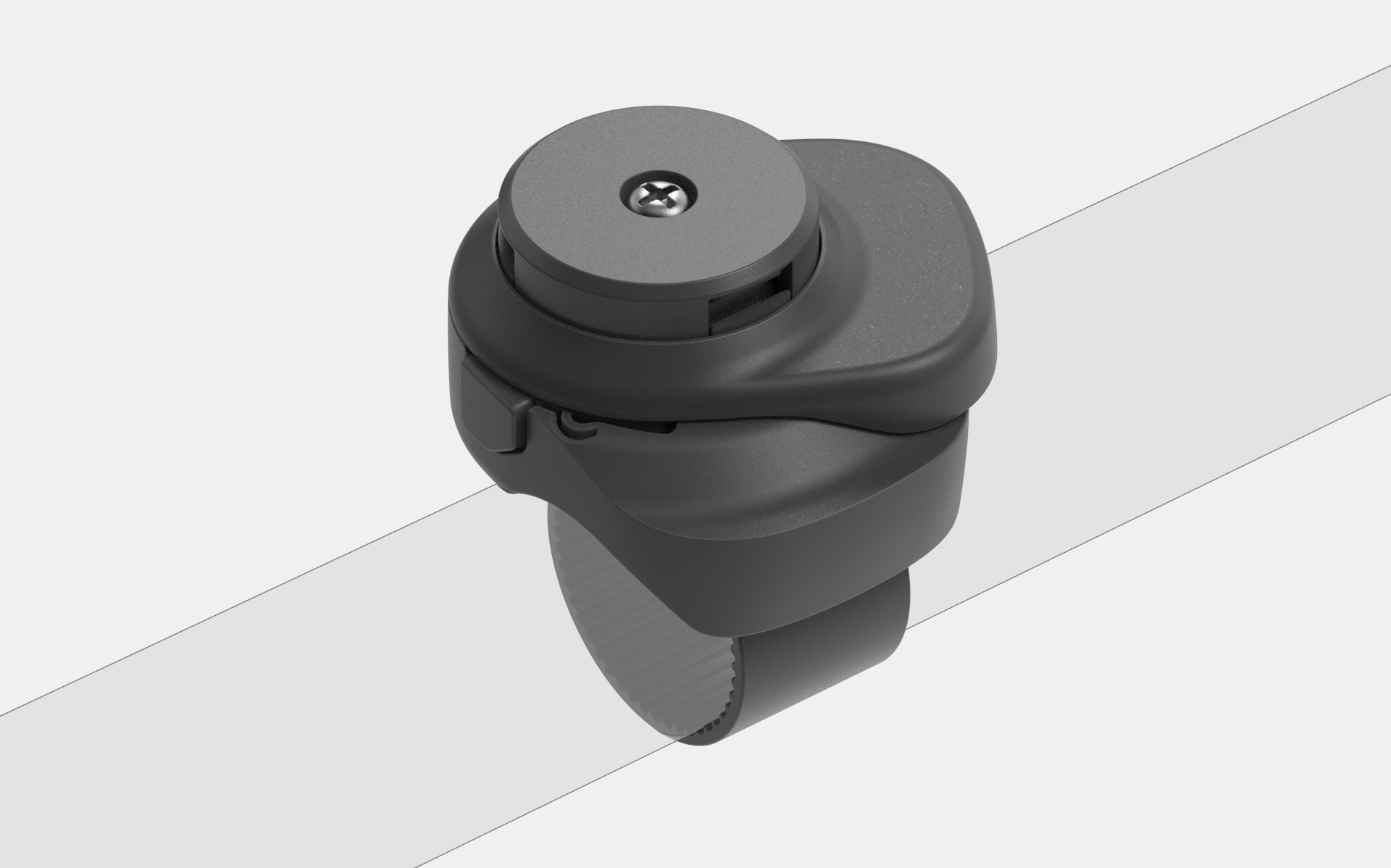

장갑에 부착된 소켓을 자전거 핸들에 고정하기 위한 디바이스 또한 스프링이나 별도의 추가 요소 없이 (볼트,너트 제외) 3D 프린트 만으로 고정 후크의 돌출과 후퇴, 이를 제어하기 위한 핸들과 고정 기구까지 구현할 수 있도록 디자인 되었습니다.

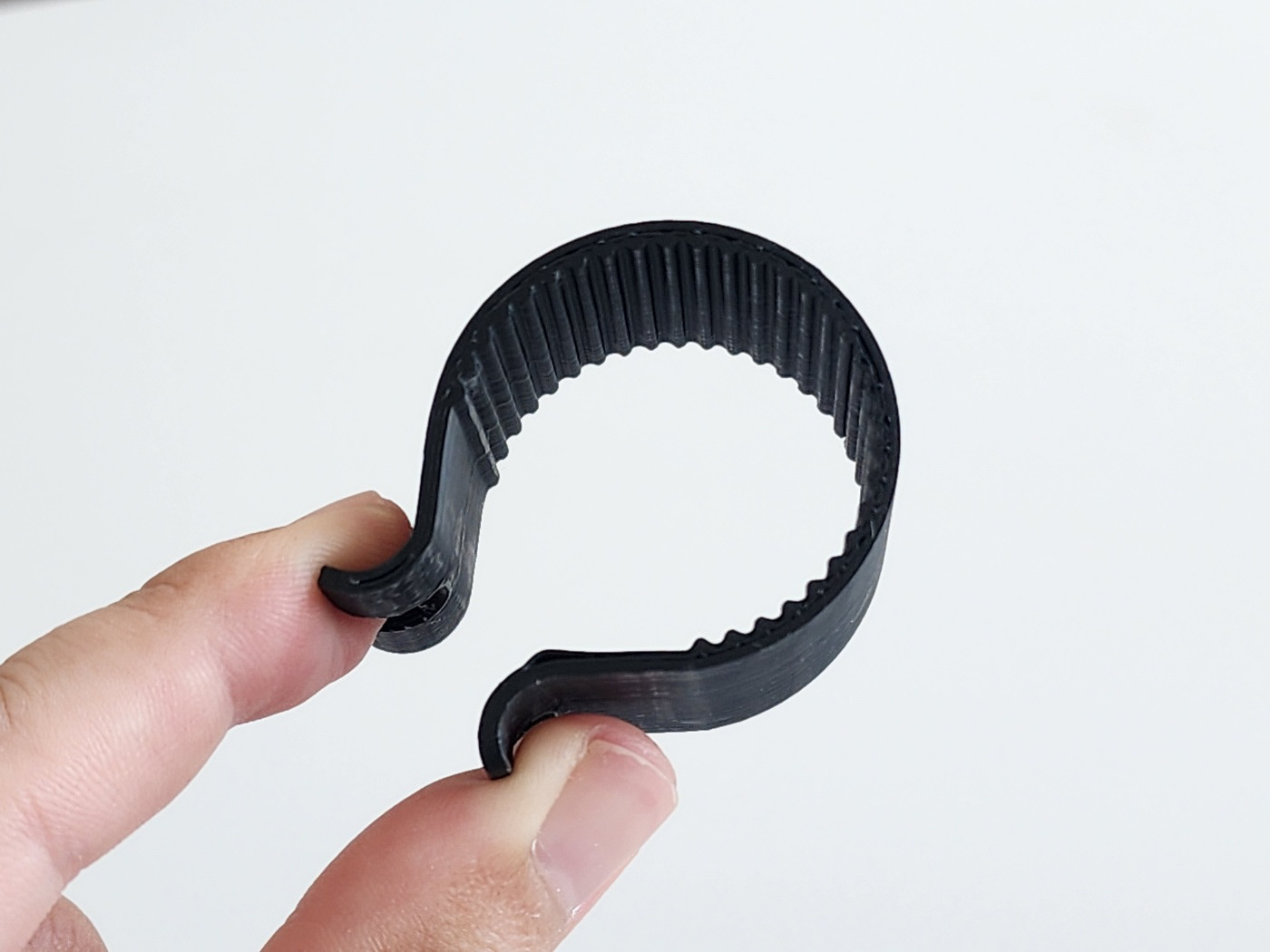

뿐만 아니라 다양한 사이즈의 자전거 핸들에 단단히 고정시킬 수 있도록 마찬가지로 3d 프린트로 제작된 밴드를 여러 사이즈로 제공하여 대응 폭을 넓혔습니다.

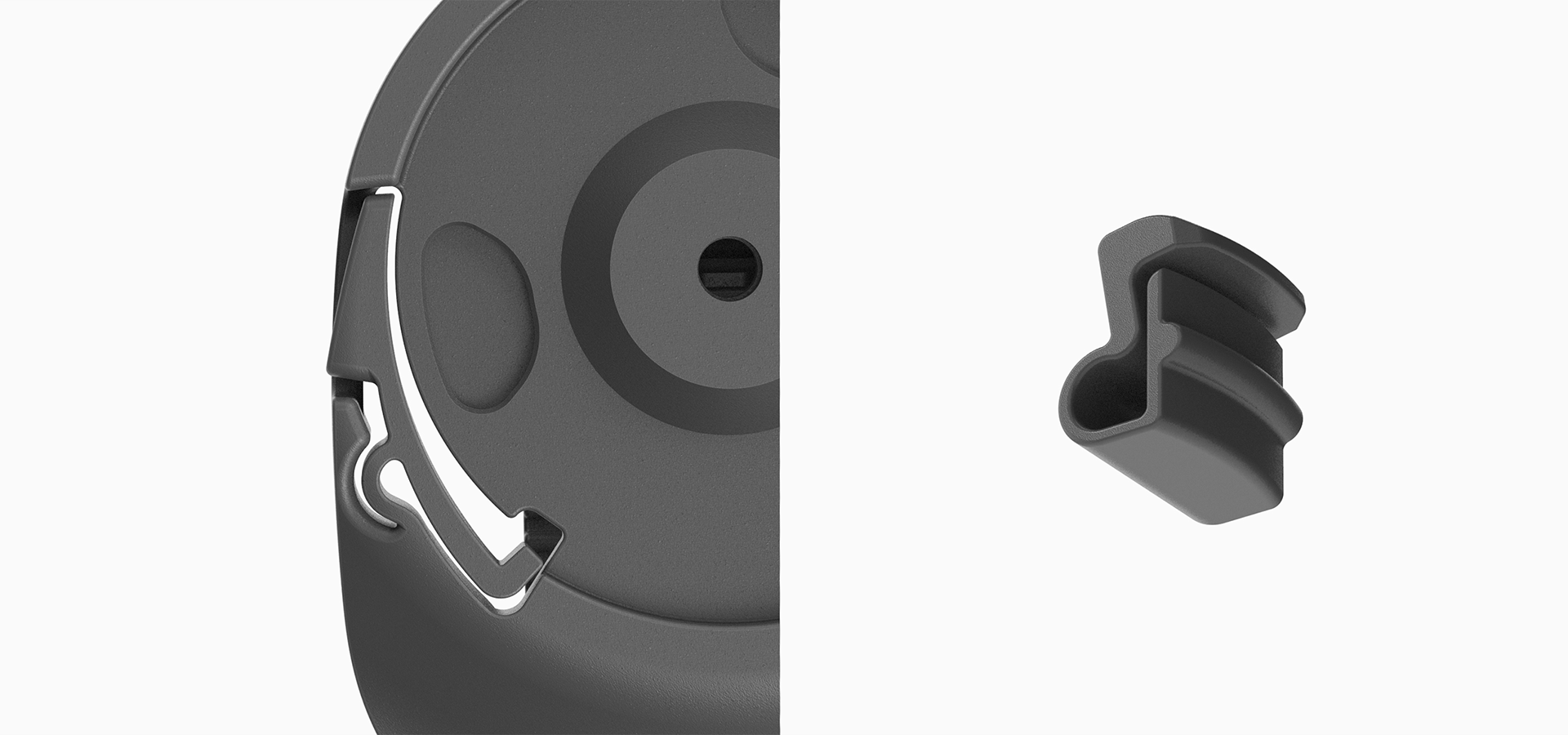

이들 특징을 실현 시키기 위해 플라스틱 소재 특유의 탄성을 최대한 활용하였고, 그에 맞는 layer 방향을 유지할 수 있도록 각 파트 형상과 출력 방향을 면밀하게 고려했습니다.
The device for fixing the socket to the bicycle handlebar was also designed with only 3D printing without any springs or additional elements (except bolts and nuts), and provides functions like the protrusion and retraction of the fixing hook, as well as the handle and locking mechanism to control it.
In addition, the bands made with 3D printing were also provided in various sizes so that they could be firmly fixed to bicycle handlebars of various sizes, expanding the range of responses.
In order to realize these features, the elasticity of plastic materials was utilized to the maximum extent possible, and the shape and printing direction of each part was deeply considered so that the appropriate layer direction and strength could be maintained.

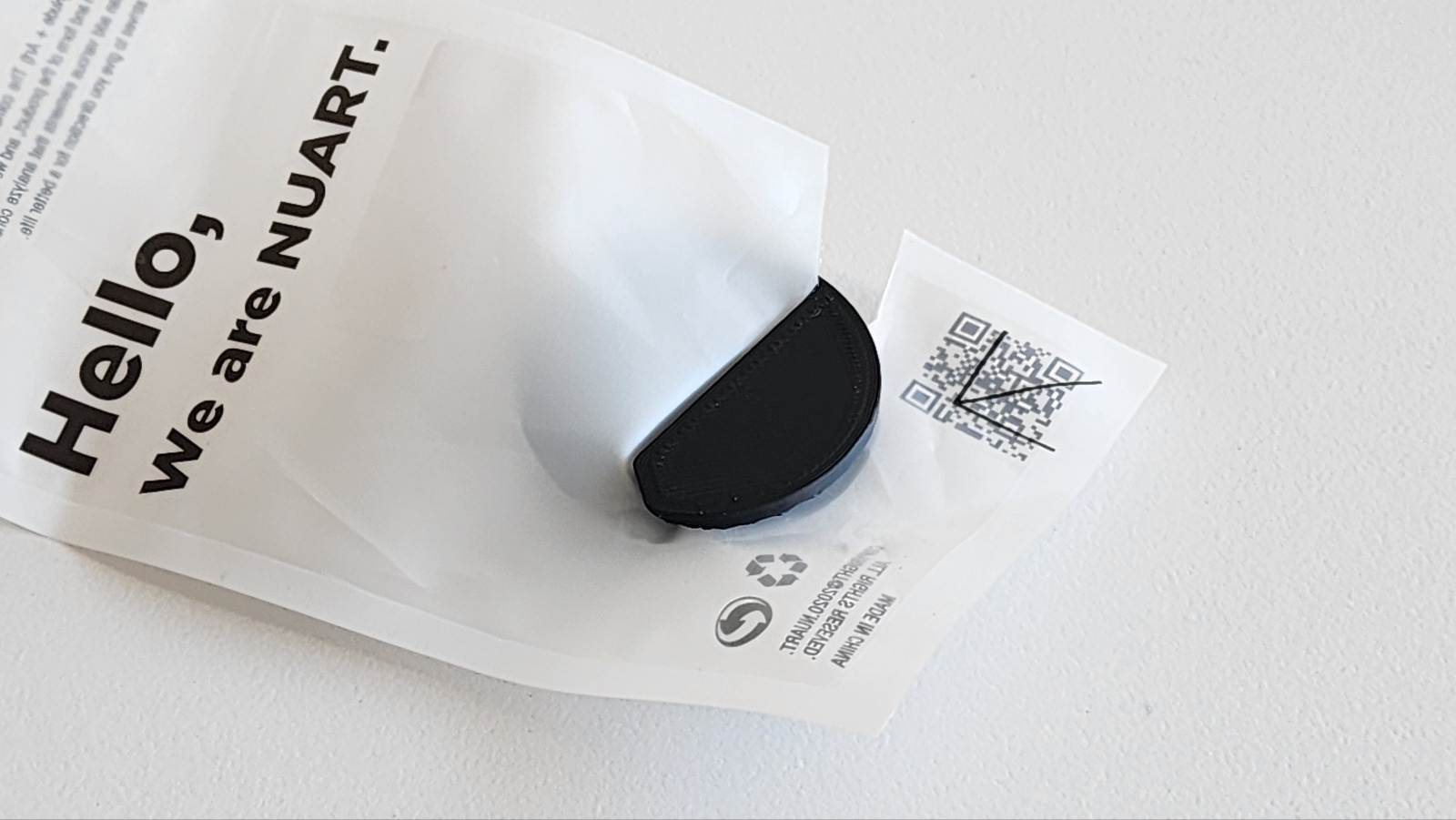

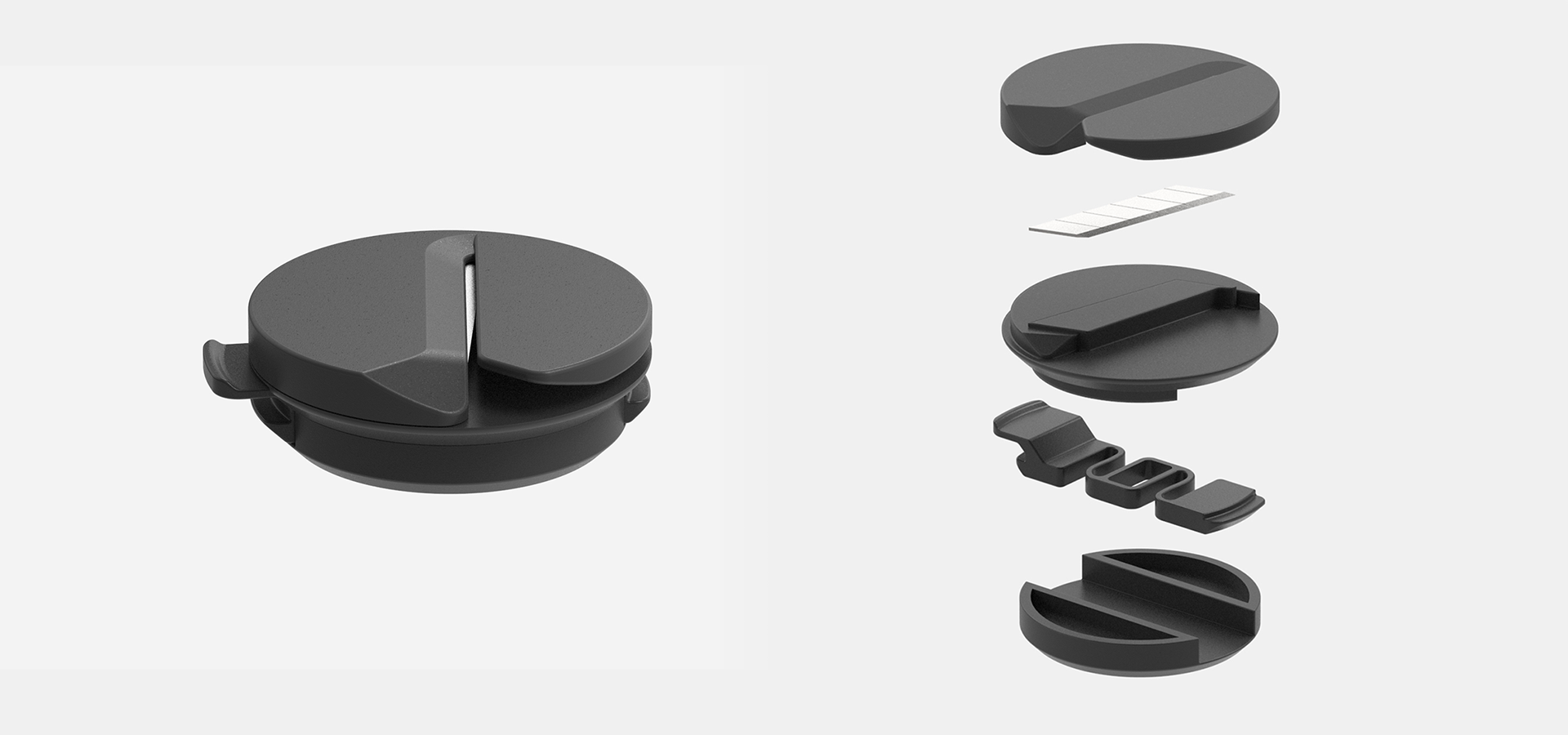

한 손으로 각종 봉투와 포장재 등을 끊을 수 있는 도구는 일상에서 쉽게 접할 수 있는 60도 커터날과, 마찬가지로 3d 프린트된 파트만을 사용하여 제작할 수 있습니다.

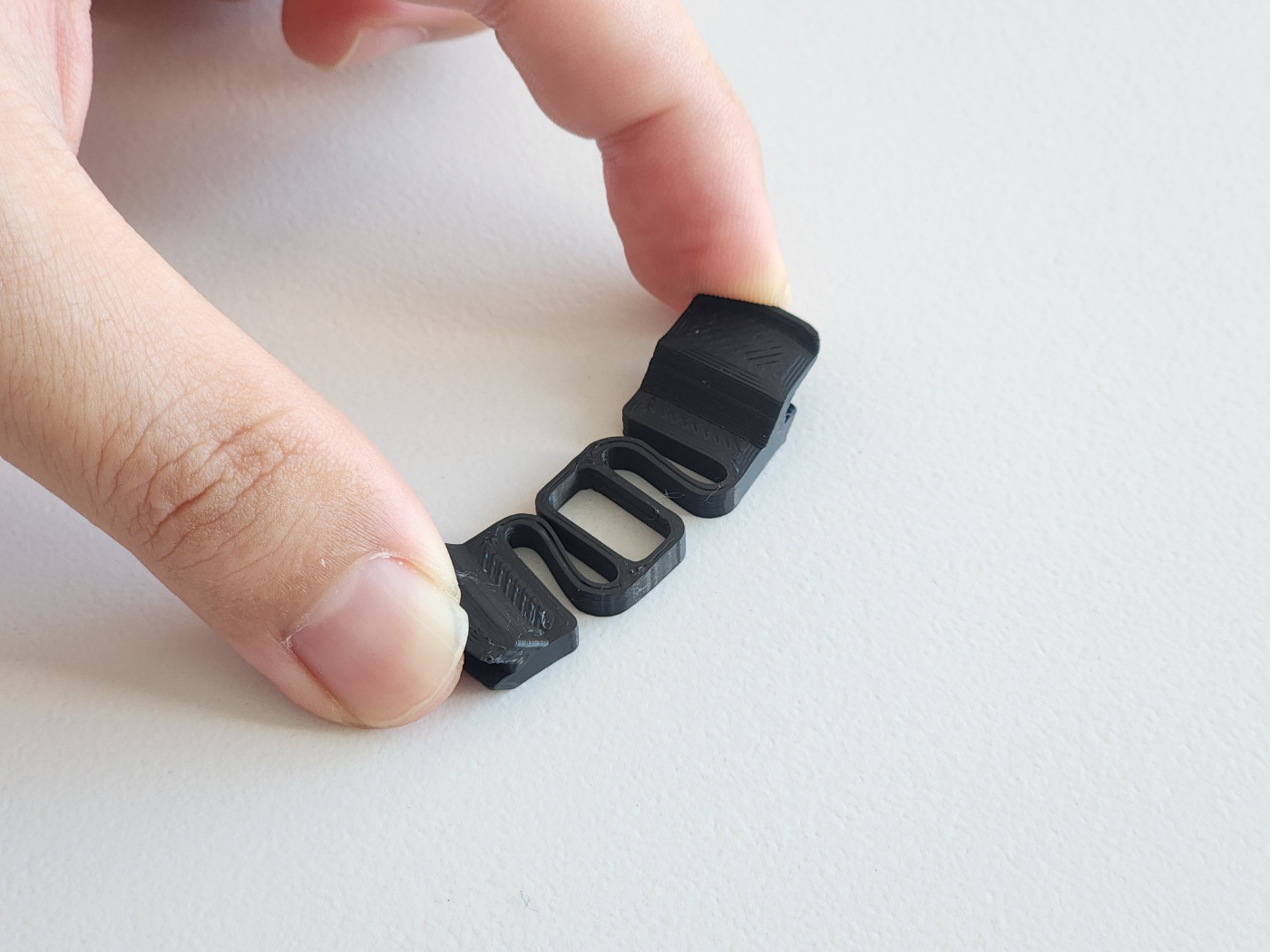

탄성을 극대화하고 반복적인 사용을 보장할 수 있는 형태의 파트를 디자인하여 소켓과 결합하게 하였습니다.
A tool that can cut various envelopes and packaging materials with one hand can be made using only 3D printed parts, just like the easily accessible 60-degree cutter blade.
The part was designed to maximize elasticity and ensure repetitive use and was combined with a socket.
